Rozhraní XNET a S88 Vyřešeno

[sidlo]

V nastavení S88 je možné zvolit adresy od 0, 64, 128, 256, 512 a 768.
Při volbě 512 posílá centrála adresy o 512 nižší.
Při volbě 768 posílá centrála adresy o 512 nižší.

[sidlo]

V nastavení S88 je možné zvolit adresy od 0, 64, 128, 256, 512 a 768.
Při volbě 256 a 768 se stav snímačů v aplikaci TCS Train vůbec nezobrazí.

[zavavov]

Zdravím,
zrovna se centrále věnuji, tak jsem na to mrkmnul.

V nastavení S88 je možné zvolit adresy od 0, 64, 128, 256, 512 a 768.
Při volbě 512 posílá centrála adresy o 512 nižší.
Při volbě 768 posílá centrála adresy o 512 nižší.

Je tam chyba, bude opraveno v lednové aktualizaci.

V nastavení S88 je možné zvolit adresy od 0, 64, 128, 256, 512 a 768.
Při volbě 256 a 768 se stav snímačů v aplikaci TCS Train vůbec nezobrazí.

Tohle vidím v aplikaci normálně. Jakmile obsadím například úsek 2 na S88, tak zezelená M1-2 v aplikaci. Nemá to nic společného s XNET. Tam se jen zobrazuje přepočítaná hodnota šedým písmem pro lepší identifikaci na sběrnici XNET.

[sidlo]

V nastavení S88 je možné zvolit adresy od 0, 64, 128, 256, 512 a 768.
Při volbě 256 a 768 se stav snímačů v aplikaci TCS Train vůbec nezobrazí.

Tohle vidím v aplikaci normálně. Jakmile obsadím například úsek 2 na S88, tak zezelená M1-2 v aplikaci. Nemá to nic společného s XNET. Tam se jen zobrazuje přepočítaná hodnota šedým písmem pro lepší identifikaci na sběrnici XNET.

Už to vidím, popletlo mě číslování. Funguje to.

[sidlo]

Dotaz na stav snímače

Snímač 265 změní svůj stav na obsazeno
Příslušná zpráva XpressNet

[packet:42 21 41 22] Odpověď zpětného ohlasu: Základní adresa kodéru zpětného ohlasu: 33 Kontakt: 1 Stav: Zapnuto; Kontakt: 2 Stav: Vypnuto; Kontakt: 3 Stav: Vypnuto; Kontakt: 4 Stav: Vypnuto;

To je správně, protože Data byte 1
4× – adresa modulu zpětného ohlasu, např. detekce obsazení

Zeptám se na stav snímače 265
Příslušná zpráva XpressNet

[packet:42 21 80 E3] Požadavek na stav dekodér příslušenství/kodér zpětného ohlasu: adresa základní 33,Dolní Nibble.

Odpověď centrály
[packet:42 21 00 63] Odpověď zpětného ohlasu: Výhybka bez zpětného ohlasu Výhybka: 133 Stav: Mimo provoz; Výhybka: 134 Stav: Mimo provoz

To není správně, protože Data byte 1
0× – dekodér příslušenství bez ohlasu, např. výhybka

JMRI nikdy nedostane odpověď na svůj dotaz. Odpověď by měla být stejná jako v prvním případě.

[zavavov]

Mohu prosím požádat o radu teď já: Jak se zeptat na stav snímače prosím? To jsem v JMRI nikde nenašel.
Děkuji

[sidlo]

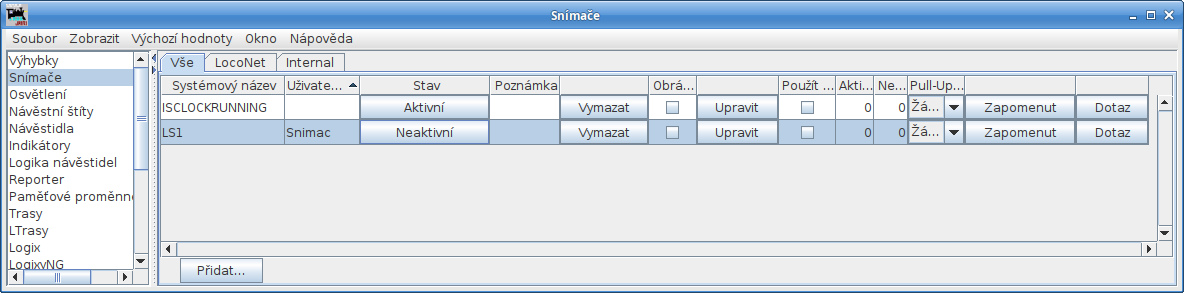

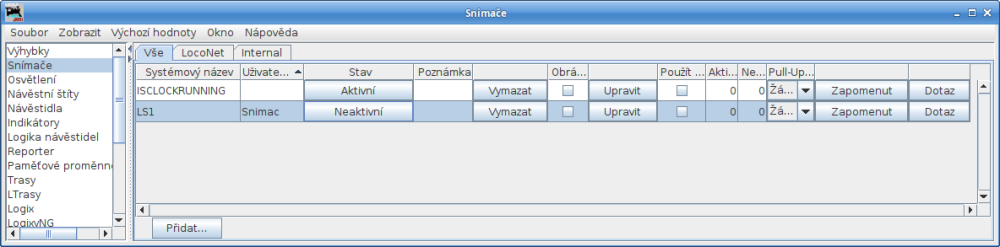

PanelPro ⇒ Nástroje ⇒ Tabulky ⇒ Snímače
V řádku snímače kliknout tlačítko Dotaz

[zavavov]

Zdravím,
děkuji za radu, otevíral jsem podobné okno, ale tlačítko pro dotaz tam právě nebylo. Chybu jsem našel a odstranil. Předám ještě dnes testerům.

[sidlo]

Požadavek na stav ohlasu kontaktu 258, což je 32.2, tedy dolní nibble

[packet:42 20 80 E2] Požadavek na stav dekodér příslušenství/kodér zpětného ohlasu: adresa základní 32,Dolní Nibble.
[packet:42 20 40 22] Odpověď zpětného ohlasu: Základní adresa kodéru zpětného ohlasu: 32 Kontakt: 1 Stav: Vypnuto; Kontakt: 2 Stav: Vypnuto; Kontakt: 3 Stav: Vypnuto; Kontakt: 4 Stav: Vypnuto;

Požadavek na stav ohlasu kontaktu 261, což je 32.5, tedy horní nibble

[packet:42 20 81 E3] Požadavek na stav dekodér příslušenství/kodér zpětného ohlasu: adresa základní 32,Horní Nibble.
[packet:42 20 40 22] Odpověď zpětného ohlasu: Základní adresa kodéru zpětného ohlasu: 32 Kontakt: 1 Stav: Vypnuto; Kontakt: 2 Stav: Vypnuto; Kontakt: 3 Stav: Vypnuto; Kontakt: 4 Stav: Vypnuto;

Odpověď přišla pro dolní nibble.

[zavavov]

Omlouvám se, přehlédl jsem to. V testovací verzi aplikace 2.4.6 (TCS-2 verze 2.3.28) by to mělo být opraveno.
Děkuji za upozornění a detailní popis.
